PCB阻抗是什么意思？PCB阻抗與線寬線距的關系

隨著電子技術的發展，電路板的使用越來越廣泛。在電路板設計制造過程中，阻抗是一個重要的參數。本文將詳細介紹PCB阻抗是什么意思，以及PCB阻抗與線寬線距的關系。

一、PCB阻抗是什么意思？

PCB阻抗是指在PCB（Printed Circuit Board）上電路的電路阻抗。電路板是包含電子元件、電路跟線、襯底材料和其他各種元素的板狀物，它實現了電子元件之間的相互連接和電路功能的實現。電路板的基本結構如下圖所示：

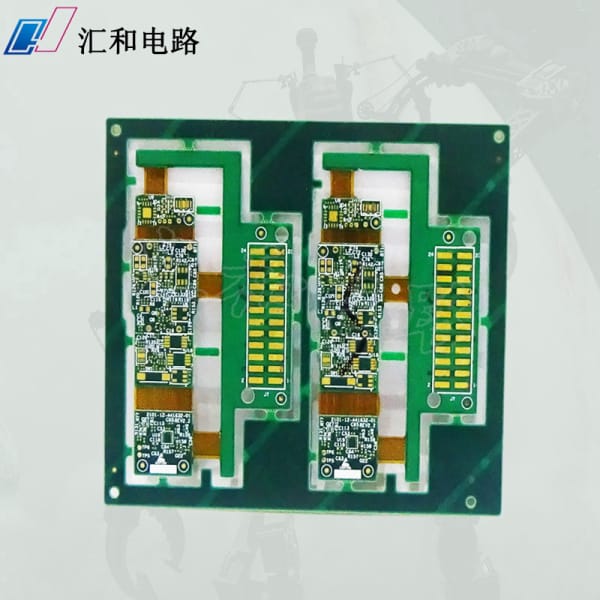

圖1 PCB基本結構

當電路板上的交流電信號通過導線或設計成線路時就會產生阻抗。在無源元件或電纜的電路中，阻抗是電路對交流電的反應，阻抗是一個復數，有實部和虛部。

在PCB上，阻抗主要應用于微波高速傳輸、數字信號傳輸和模擬信號傳輸，阻抗最常見的參數是電線的電阻和電感，單位是歐姆（Ω）或亨利（H）。

二、PCB阻抗與線寬線距之間的關系

1. 線寬線距

線寬線距是指導線的寬度和線路之間的距離。不同線寬線距的設計可以實現不同的阻抗值。

2. 阻抗控制

在PCB設計中，要控制電路板和元器件之間的阻抗，必須在設計中控制PCB線路的幾何形狀和材料參數。尤其是電線的長度、寬度和線路之間的距離對阻抗控制至關重要。線路之間的距離越小，阻抗越高；線路之間的距離越大，阻抗越低。

3. 阻抗計算

為了控制PCB線路的阻抗，需要進行阻抗計算。阻抗計算方法有兩種，一是使用阻抗公式手算，二是使用電路仿真軟件計算。手算計算復雜，誤差較大，一般使用電路仿真軟件進行計算。

阻抗計算的主要參數有線路形狀、材料特性、線路之間的距離、線路厚度等。常用的線路類型有微帶線、傳輸線和共模隔離。

三、總結

PCB設計中阻抗控制是一個很重要的方面，它直接決定著電路板與元件之間的信號傳輸速度和穩定性。阻抗計算的主要參數有線路形狀、材料特性、線路之間的距離、線路厚度等。對于一般的信號傳輸，線路之間的距離越大，阻抗越低；線路之間的距離越小，阻抗越高。在PCB設計中，需要根據實際情況選擇不同的線寬線距大小和材料參數，以達到所需的阻抗控制效果。
