FPC生產工藝，F(xiàn)PC生產工藝流程

FPC是一種柔性電路板，是將金屬箔、保護層和膠粘劑等多種材料疊層之后通過化學蝕刻和機械加工等工藝形成的。FPC具有柔性、薄型、輕量、可彎曲、可折疊等優點，廣泛應用于手機、平板電腦、汽車、醫療器械等領域。本文將介紹FPC的生產工藝和生產工藝流程。

一、FPC生產工藝

FPC生產的主要工藝有三個部分：制板過程、外加工序和組裝過程。

1. 制板過程

制板過程是FPC生產的基礎。目前應用最廣的是電化學銅箔工藝。其具體過程為：首先，在復合基材的表面敷上銅箔，壓合使得基材、黏結劑和銅箔形成一個復合結構。接著，在銅箔表面形成化學或機械處理層，再通過圖形照射和蝕刻工藝，使得所需的線路和孔洞產生，形成電路圖案。最后，通過后處理工藝，使得板面貼裝用的黏著劑能夠固定在板上。

2. 外加工序

FPC的外加工序是為了方便后續的組裝及應用。主要包括以下幾個方面：

（1）拋光：通過拋光工藝將板面貼裝用的黏著劑及多余部分的涂料去除干凈，使得電路圖案更加清晰明了。

（2）掩膜：通過涂層覆蓋的方式，保護線路及焊點，使得可靠性更高。

（3）噴覆接點：將電路圖案中需要接觸的金屬表面進行噴涂，使得導電連接更加穩定。

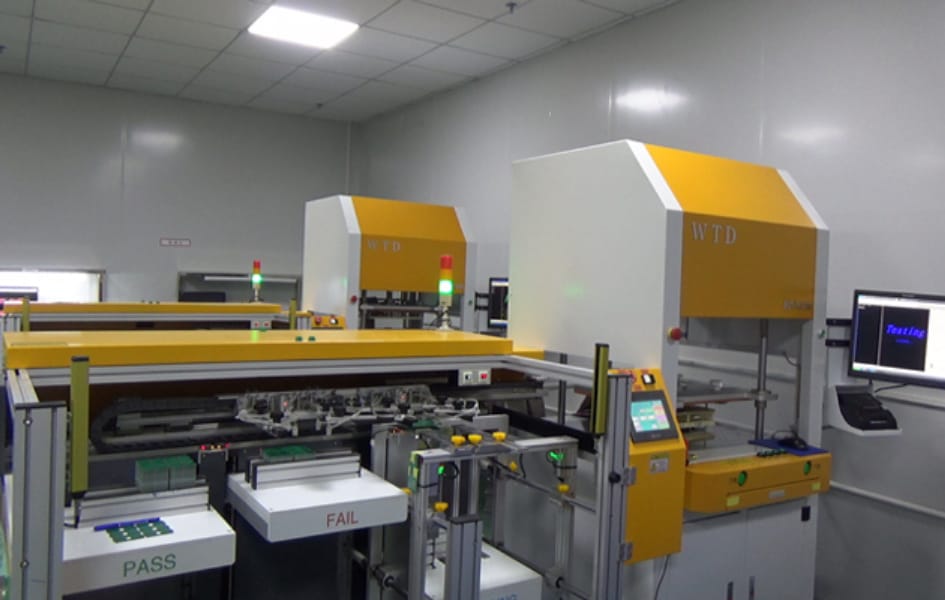

（4）測試：對制成的FPC進行測試，確保線路及焊接無誤。

3. 組裝過程

組裝是FPC生產的最后一步，也是向客戶提供產品的一步。通過標準SMT工藝，可以將FPC與其他的電子元器件組合在一起，形成完整的電路板。具體包括以下幾個步驟：

（1）粘膠：將FPC鋪在表面貼裝板上，并將其粘合。

（2）噴錫：通過噴錫工藝，在FPC的焊接區域噴上錫片，將電路板所需的元器件焊接上。

（3）檢測：對組裝完成的電路板進行測試，確保所有部件的連接正常。

（4）包裝：對組裝完成的電路板進行包裝，準備發貨。

二、FPC生產工藝流程

FPC生產的工藝流程主要可以分為六個步驟：

1. 材料準備：包括基材、黏結劑、覆銅箔以及所需的組裝元器件等。

2. 涂布：將黏結劑均勻地涂在基材上，并將覆銅箔壓在其上。

3. 成型：將整張板材按照要求裁切成所需的大小，并進行絲網印刷和成型等工藝。
